20 metros cúbicos máquina de betão subterrâneo máquina de pulverização de betão úmido

Nome da marca:	Jarlo
Número do modelo:	UPS-20JT
MOQ:	1
preço:	140000-150000 USD
Detalhes da embalagem:	Container carregado
Condições de pagamento:	L/C, T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

Anqing China

Certificação:

China National Mining Safety Certificate

Capacidade:

20 metros cúbicos/hora

Táxi.:

FOPS/ROPS

potência:

Motor de diesel para condução, motor eléctrico para trabalho

Motor:

Cummins

Habilidade da fonte:

1000 conjuntos/ano

Destacar:

20 metros cúbicos máquina de cimento subterrâneo

Máquina subterrânea de pulverização de betão

Descrição do produto

UPS-20JTE) DieselMotorMáquina de pulverização de betão molhado

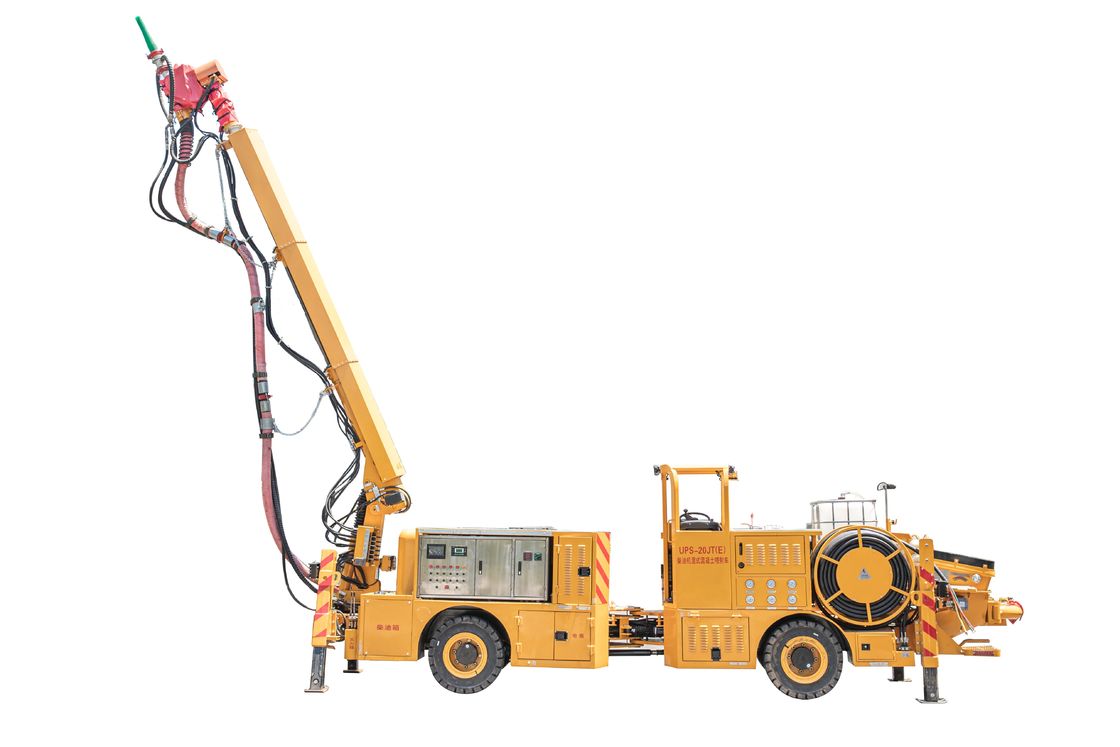

1. Aparência

20 metros cúbicos máquina de betão subterrâneo máquina de pulverização de betão úmido 0

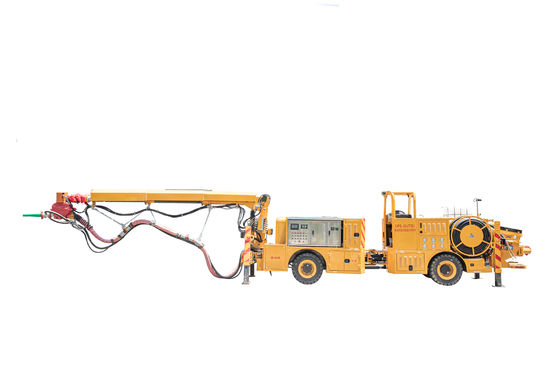

2. Tamanho e raio de rotação

20 metros cúbicos máquina de betão subterrâneo máquina de pulverização de betão úmido 1

20 metros cúbicos máquina de betão subterrâneo máquina de pulverização de betão úmido 2

20 metros cúbicos máquina de betão subterrâneo máquina de pulverização de betão úmido 3

3Parâmetros técnicos

Posições			Parâmetros eCsobre a figuração	Observações
Modelo			UPS-20JTE)
Peso total ((kg)			10700
Dimensão ((L × W × H, mm)			7670×2050×2350 ((±50)
Capacidade real de pulverização de betão			20
Modo de potência (dual potência)			Conduzir: motor diesel (braço retrátil, equipamento de bombeamento e limpeza) Funcionamento: AC externo de 380 V
Potência total (motor/motor, kw)			Motor: 96 kW Motor:37+37 ((Total 74 kW)
Pressão máxima de pulverização do betão			7.5 (MPa)
Csobre a figuração
Chassis	Motor	Tipo	Turbo de quatro cilindros refrigerado a água	Ferrovias comuns de alta pressão
		Fabricante	Cummins
		Potência nominal	96/2500
		Norma de emissões de gases de escape	IV Nacional
	Conduzir e dirigir		Tração nas quatro rodas, direção articulada
	Ângulo de direcção articulado		40
	Sistema de travagem		Conduzir: hidráulico tipo molhado Estacionamento: freio de mola, libertação hidráulica
	Classificação		20
	Radius de rotação		3950/5850
	Velocidade de condução		Max. 12 km/h
	Min. Livramento do solo		≥ 260
	FOPS e ROPS		Satisfeito
Bombas a jato de concreto	Tipo		Sistema de bombeamento a pistão
	Capacidade		20 m³/h
	Especificações concretas	Recessão	1218
		Max.Tamanho global	25 mm
	Tamanho das partículas do agregado de betão		Max. 25 mm
	Tipo de válvula de entrega de betão		Válvula de tubo em forma de S
	Pressão de bombeamento de betão		7.5
	Dimensão do forro de betão × curso		φ160*800 mm
	Diâmetro do cilindro principal		90 mm
	Capacidade da coluna		0.4 cbm
	Altura de carga da coluna		1.25m
	Vibrator		380 V
Máquina de pulverização de concreto	Estrutura		Rotação do braço principal, inclinação do braço de pulverização + telescópio
	Intervalo máximo de pulverização eficaz	Para cima	10
		Para a frente	8
		Para baixo	3
		Largura	16
	Ângulo de rotação da barra		360°
	Intervalo de inclinação do estrondo		(Para cima 64° / para baixo 40°)
	Faixa de rotação axial do assento do bico		360
	Faixa de balanço axial do assento do bico		240
	Válvula multi-direccional proporcional à barra		Sensores de carga
	Ângulo de balanço do bico+movimento		8°*360° Rotação
	Operação		Controle duplo: 100 metros de controle remoto sem fio + 16 metros com fio
	Sistema de controlo remoto		Disponível
	Gasoduto de transporte ((mm)		Tubo de aço:80 Tubo de mangueira:76
	Limpeza de tubulações de transporte		Lavar com água e ar
Sistema hidráulico	Bomba de óleo principal	Tipo	Bomba de pistão proporcional elétrica
		Pressão nominal	28 ((MPa)
		Fluxo	110 ((L/min)
	Bomba de óleo auxiliar	Tipo	Bomba de pistão proporcional elétrica
		Pressão nominal	28 ((MPa)
		Fluxo	41 ((L/min)
Compressor de ar	Fluxo nominal de volume		7.3 m³/min)
	Potência nominal do motor		37 ((kW)
	Pressão de escape		Pressão nominal 0,55 MPa
Sistema automático de bateria do acelerador	Formulário		Bomba de tubulação
	Fluxo ((L/h)		0 ¢ 800 ((L/h)
	Pressão de entrega		10 bar
	Volume do reservatório do acelerador		500 ((L)
Bomba de lavagem de alta pressão	Pressão de saída máxima		15 ((MPa)
	Fluxo de saída		15 ((L/min)
	Capacidade do reservatório de água ((L)		175 ((L)
Sistema elétrico	Nível de protecção do motor		IP55
	Protecção da segurança		Protecção contra fugas, fixação à terra de segurança
	Controlador		Controlador especial, Alemanha IFM
Cabos	Método de condução por bobina de cabo		Acionamento hidráulico
	Especificação do cabo		350m+116m
	Comprimento do cabo		100 m)
	Requisitos de potência externa		AC 380V, 200KVA
Outros	Lâmpadas de trabalho		LED
	Máquinas de secar		Disponível
	DOC+CDPF		Disponível

4Configurações principais

- Não, não.	Parte	Marca
1	Motor	Cummins
2	Bomba de condução	Quilin
3	Acessórios	Jarlo.
4	Motor de condução	Sol.
5	Motor elétrico principal	Wannan
6	Bomba principal	PUSH
7	Bomba auxiliar	Sol.
8	Controlador	Alemanha IFM
9	Controle remoto	Kangxu
10	cilindro de balanço de parafuso	Liansheng
11	Compressor de ar	Yilifang
12	Sistema de bombeamento	Jarlo.
13	Válvula de balanço	OLEOWEB italiano
14	Interruptor de pressão	MICO americano
15	Válvula de controlo do acelerador	Hidraforça americana
16	Válvula de inversão de solenoide	ATOS italiano
17	Bomba de engrenagem	Wanye
18	Componentes elétricos	Alemanha Schneider
19	Barril do acelerador	500 litros
20	Cabos	Certificado de segurança do carvão/minas
