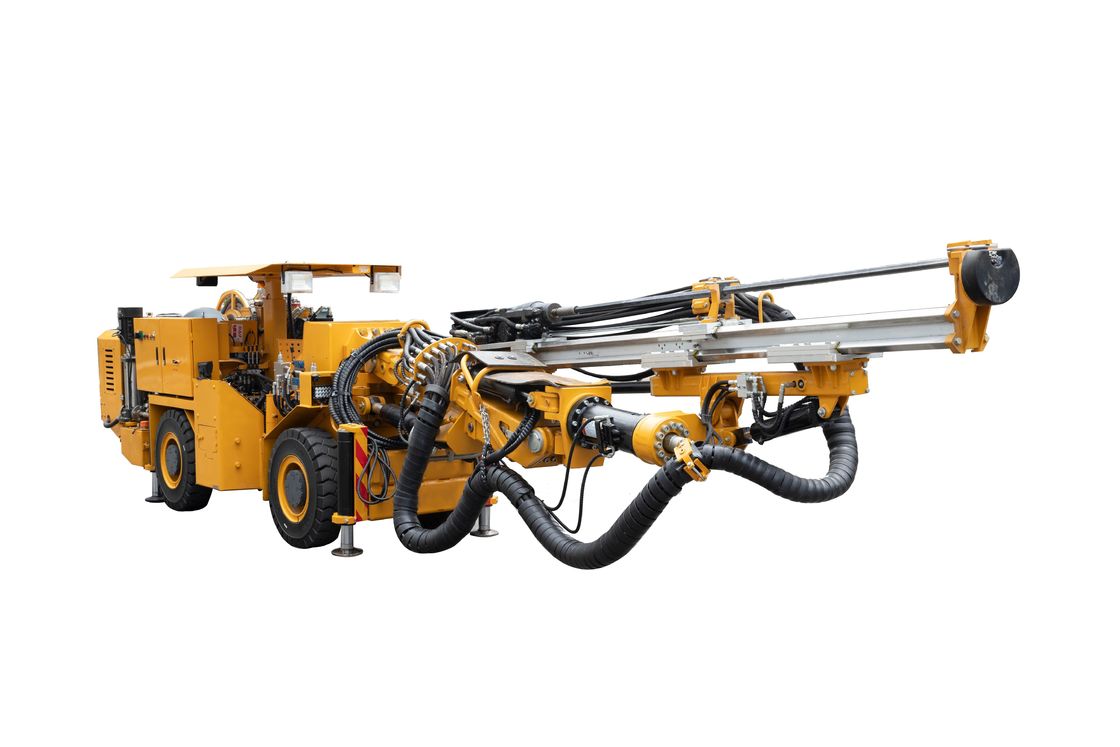

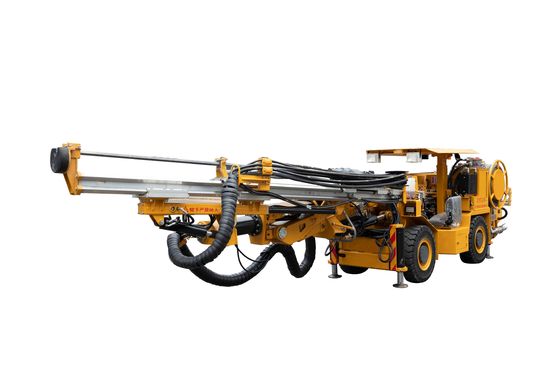

Perfuradora de frente de lança única subterrânea

Nome da marca:	Jarlo
Número do modelo:	CYTJ-76
MOQ:	1 conjunto
preço:	150000-160000 USD
Detalhes da embalagem:	Container carregado
Condições de pagamento:	LC, T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

China National Mining Safety Certificate

Modelo N.O.:

CYTJ76

Condição:

Novos

Motor:

Motor de corrente contínua

Diâmetro do buraco de perfuração:

>300mm

Profundidade do buraco de perfuração:

3405-4015 mm

Tipo de bits:

aço ligado

Forma de perfuração:

Rotativo

Pacote de transporte:

Em grandes quantidades

Marca comercial:

Jarlo.

Origem:

China

Habilidade da fonte:

GRUPO 1000 POR O ANO

Personalização:

Disponível

Serviço pós-venda:

12 meses

Garantia:

12 meses

Habilidade da fonte:

1000 conjuntos/ano

Descrição do produto

1. Cenários Aplicáveis
O veículo de perfuração e escavação hidráulica CYTJ76 é adequado para perfuração com explosivos em minas subterrâneas, túneis e oficinas subterrâneas, especialmente para escavações de pequenas seções.

2. Características técnicas

A largura da carroceria do veículo é de apenas 1,45m, com um teto de segurança retrátil. Quando o teto está na posição mais baixa, a altura da carroceria do veículo é de apenas 1,8m, e a condução e operação normais podem ser realizadas na altura mais baixa. A área máxima de trabalho é de 18㎡ (a largura máxima é de 4,5m, a altura máxima é de 5,2m), o diâmetro de perfuração é de 41-76mm, o design estrutural geral é razoável, a resistência é alta, o ajuste e a manutenção são simples e convenientes, o equipamento tem alta eficiência operacional e boa economia.
Devido ao seu tamanho pequeno, pode passar suavemente pelos túneis de pequenas seções. O CYTJ76 tem vantagens óbvias na substituição de operações manuais: tomando como exemplo uma furadeira pneumática de 28 mãos, sua eficiência média de perfuração para rochas com F=10-12 é de 0,35m/min. O CYTJ76 está equipado com uma perfuratriz hidráulica. Com a mesma dureza da rocha, ao perfurar 45 furos, pode lidar com rochas com F=10-12 com uma eficiência média de 2m/min, e a velocidade de perfuração é 5,7 vezes maior que a de uma furadeira de 28 mãos.
Em termos de perfuração, como o sistema hidráulico pode manter a viga de propulsão completamente paralela, a eficiência de perfuração pode atingir 5-8 vezes a da perfuratriz pneumática.

3. Parâmetros

Modelo				CYTJ76
Item			Unidade	Parâmetro
Desempenho geral	Lança de perfuração		Unidade	1
	Seção do túnel aplicável		㎡	1.8×1.8～4.5×4.5
	Tamanho do transporte	C	mm	9300±200
		L	mm	1240±50
		A(Com teto)	mm	Mais alto:2450±100
		A(Com teto)	mm	Mais baixo:1800±100
	Raio de viragem mínimo		mm	Interno:≤2390
	Raio de viragem mínimo		mm	Externo:≤4390
	Modo de veículo estável em estado de trabalho		—	Estabilizador
	Distância mínima do solo		mm	≥220
	Largura de trabalho em estado de trabalho estável		mm	2150
	Peso da máquina		kg	8400
	Diâmetro de perfuração		mm	φ41-φ76
Sistema de perfuração	Tipo		—	Impacto + rotação
	Modelo		—	HYD300
	Peso da máquina		kg	115
	Distância da borda		mm	70
	Tamanho (C×L× A)		mm	784×140×252
	Dispositivo de impacto e mecanismo de rotação	Energia de impacto	J	250-300
		Frequência de impacto	Hz	30-50
		Potência de impacto	kW	15
		Pressão nominal de impacto	MPa	16-19
		Fluxo de impacto	L/min	55-65
		Torque de rotação	N.m	100-300
		Faixa de velocidade de rotação	r/min	220-450
		Pressão de trabalho de rotação	MPa	7-15
		Fluxo de trabalho de rotação	L/min	40-70
Propulsor	Modo de propulsão		—	Cilindro de óleo-cabo de aço
	Profundidade de perfuração		mm	2760
	Força máxima de propulsão		kN	≥18
	Velocidade de perfuração de propulsão		mm/min	≥2150
	Velocidade de propulsão sem carga		mm/min	≥15000
	Pressão de trabalho		MPa	≤11
Sistema de condução	Modo de deslocamento		—	Rodas (articuladas)
	Velocidade de condução	Marcha rápida	km/h	7±0.7
	Velocidade de condução	Marcha lenta	km/h	3±0.3
	Ângulo de oscilação do eixo traseiro		(°)	±6~±8
	Capacidade de subida		(°)	≥13(-13~+13°)
	Motor diesel	Potência nominal	kW	48
	Motor diesel	Velocidade nominal	r/min	2200
Motor elétrico	Motor elétrico	Potência nominal	kW	45
Bomba de óleo hidráulico	Bomba de óleo (impacto/posicionamento/rotação)	Tensão nominal	V	380
		Corrente nominal	A	84.4
		Corrente de partida	A	≤450
		Pressão nominal	MPa	21
		Pressão máxima de trabalho	MPa	23
Dispositivo de trabalho auxiliar	Dispositivo de fornecimento de ar	Pressão de trabalho	MPa	0.3
	Dispositivo de fornecimento de ar	Vazão nominal	L/min	350
	Dispositivo de fornecimento de água (fornecimento de água externo)	Pressão de trabalho	MPa	1.2
		Vazão nominal	L/min	70
