Máquina de Bolter de Rocha de Alto Eficiência para Roteamento de Minas Subterrâneas

Nome da marca:	Jarlo
Número do modelo:	CYTM41/2 (H)
MOQ:	1 conjunto
preço:	150000-170000 USD
Detalhes da embalagem:	Container carregado
Condições de pagamento:	LC, T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

ISO 9001:2008, ISO 14001:2015

Modelo N.O.:

CYTM41/2 (H)

condição:

Novos

Motor:

Motor CC

Serviço pós-venda:

12 meses

garantia:

12 Meses

Especificação:

9385×1704×2200（600）±100 mm

Marca comercial:

Jarlo.

Origem:

China

Habilidade da fonte:

GRUPO 1000 POR O ANO

Personalização:

Disponível

Habilidade da fonte:

1000 conjuntos/ano

Descrição do produto

CYTM41/2 ((H)Instalação hidráulica de parafusos para mineração
1.Aparência

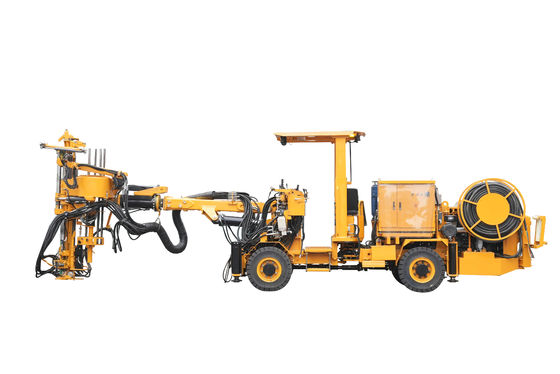

Máquina de Bolter de Rocha de Alto Eficiência para Roteamento de Minas Subterrâneas 0

2Modelo.

CYTM41/2(H) Tipo padrão

Funções e características básicas

A máquina é uma plataforma de perfuração totalmente mecanizada que integra funções como perfuração, parafusos, redes suspensas e colagem (opcional).É adequado para o trabalho de suporte de parafusos daqueles não projetos à prova de explosão como minas metálicas e não metálicas, conservação da água e energia hidroelétrica, etc.

Sistema multipotência: sistema diesel-elétrico de dupla potência, a dieselConduzirO motor hidráulico aciona cada um dos atuadores; o motor diesel pode retrair cada um dos atuadores quandoeléctricopotênciafalha.
Flexibilidade: toda a máquina tem uma estrutura compacta, ajustável em várias velocidades,tração nas quatro rodas, potência elevada e flexibilidadeconduzirA indústria de transformação e transformaçãoetúneis com várias condições de trabalho complexas;
Proteção do ambiente: equipado com um sistema hidráulicoempilhadeirauma plataforma que tenha as características de baixo ruído e elevada eficiência;
Eficiência: Equipado combiblioteca de barras de parafusos que pode trocar automaticamente as barras, o seu mecanismo de suspensão automática da rede permite agarrar, levantar e suspender automaticamente a rede e melhora a eficiência geral do suporte;
Vários tipos deRodas de parafusoscompatibilidade:Exceto mapenas utilizadobarra de tipo fenda, outros tipos podem ser opcionalmente combinados e personalizados, tais como barras de reforço, inchaço de águabarras, mecânicobarras,etc.;
Aplicabilidade da multEu...Tipos de perfuração de rocha:the configuração padrão é importada e de marcas nacionais conhecidas,enquantoPodem ser selecionados vários tipos de brocas de outras marcas de acordo com as necessidades;
Segurança: Equipado com protecção de segurançaelevadores telhado, dispositivo de extinção de incêndio, travão de estacionamento de emergência e outros vários sistemas de aviso de segurança para assegurar a segurança operacional ao realizar as funções;
Aplicabilidade no túnelEu...: o feixe de propulsão gira 360 graus para cobrir a face do túnel em todas as direcções;
Facilidade de manutenção: cabina aberta, design de peças modulares, disposição razoável do espaço, inspeção e manutenção fáceis;
Intercâmbio: peças sobressalentes fortes (peças hidráulicas, mangueiras, juntas, lubrificação, etc.) versatilidade e intercâmbiocomMarca de plataforma de perfuração de rocha importada bem conhecida;
Precisão de posicionamento da perfuração: o braço da perfuração está equipado com um mecanismo de suporte estável,e a broca de rocha é ligada em paralelo para garantir a centralização do centro de perfuração e a precisão da perfuração eparafusoinstalação

3. Parâmetros

Categoria	Ponto		Conteúdo
Parâmetros globais	Tamanho do transporte(L×W×H)		9385×1704×2200 ((600) ± 100 mm
	Tamanho adequado da estrada		W20,5-9,6 m,H3.1~8.6m
	Min. raio de rotação		Interno2.887m;Exterior5.834m
	Limite mínimo do solo		260 mm
	Peso total		sobre11.5t
	Diâmetro da abertura		32 mm-51 mm
	Tipo de vara de parafusos		Tipo de tubo de fenda(Outros tipos opcionais)
	comprimento adequado da haste		1500 mm ~ 2200 mm ((> 2,5 m)pode ser personalizado)
	Biblioteca de bastões		10Peças
	Comprimento do cabo enrolado		90m
Sistema de perfuração de rocha	Impacto	Max. potência de impacto	Sobre8kW	Sobre7 kW
		Frequência de impacto	55 ~ 65 Hz	50 Hz
		Pressão de impacto de perfuração normal	11 a 15 MPa	14 a 18 MPa
		Fluxo de trabalho de impacto	55 ~ 65 L/min	40 a 60 L/min
	Rotação	Torque de rotação máximo	401N.m.	300 N.m.
		Velocidade de rotação máxima	300 rpm	300 rpm
		Pressão do motor de rotação	17.5MPa	14 MPa
		Fluxo de rotação	30 a 48 L/min	30 a 50 L/min
	Nota: A marca da perfuração de rocha pode ser configurada de acordo com os requisitos. Recomenda-se a perfuração principal de rocha embaixaTúnels (altura < 3,2 m) (HC25: perfuração de rocha curta)
Boom de perfuração	Forma de propulsão		Motor+Cadeias
	Tração de propulsão		1.2m
	Corrida de compensação de propulsão		480 mm
	Extensão da broca de perfuração		1.25m
	Boom de propulsão sobre a virada		360°
	Ângulo de elevação do braço de perfuração		+60°/-30°
	Ângulo de balanço do braço de perfuração		± 45°
Sistema de condução	Modo de condução		Chassi de engenharia, funcionamento de pneus
	Tipo de unidade		Conversor de binário+EngrenagemCaixa
	Velocidade de condução		6.0km/h~10km/h
	Classificação		14°
	Potência do motor diesel erotaçãoVelocidade (facultativo)		Yuchai88 kW ; 2200 rpm.
	Abordagem- Nãoângulo		13.5°
	DPartilha- Nãoângulo		13.5°
Sistema de água	pressão de trabalho		00,6 a 1,2 MPa
	Fluxo de trabalho		4 m3/h
	Potência do motor		3 kW
	Voltagem nominal		380 V (pode ser personalizado)
Sistema de ar	pressão de trabalho		8 Bar
	Fluxo de trabalho		1m3/min
	Potência do motor		7.5kW
	Voltagem nominal		380 V (pode ser personalizado)
Sistema elétrico	Potência total instalada		56 kW
	MAlimentação do motor		45 kW
	Voltagem nominal		380 V (pode ser personalizado)
Sistema hidráulico	Pressão nominal do sistema		21MPa
	CFormulário		Refrigeração por água
