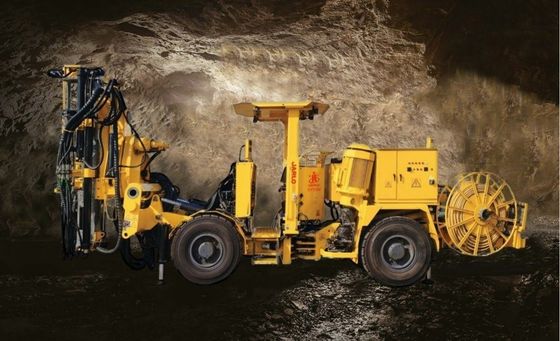

Máquina rotativa de perfuração de minas Subterrânea de perfuração de túneis MID-Deep-Hole Tipo padrão

MOQ:	1 conjunto
Condições de pagamento:	LC, T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Modelo N.O.:

CYTC89

Condição:

novo

Motor:

Motor de corrente contínua

Diâmetro do buraco de perfuração:

51-89 mm

Profundidade do buraco de perfuração:

3200 mm

Tipo de bits:

Aço ligado

Forma de perfuração:

Rotativo

Pacote de transporte:

Em grandes quantidades

Especificações:

8763 x 2380 x 3180 mm

Marca comercial:

Jarlo.

Origem:

China

Código do SH:

843041000

Habilidade da fonte:

GRUPO 1000 POR O ANO

Personalização:

Disponível

Serviço pós-venda:

12 meses

Garantia:

12 meses

Destacar:

Máquina rotativa de perfuração para mineração

Estação de perfuração rotativa de túneis

Estação de perfuração de túnel de tipo padrão

Descrição do produto

CYTC89Instalação de perfuração hidráulica

Aparência(Tipo padrão)

Estrutura e dimensões

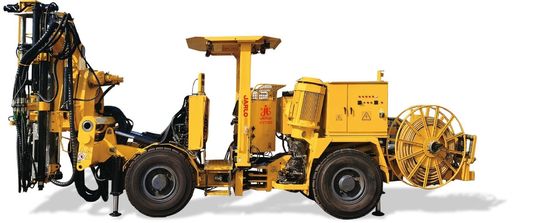

Máquina rotativa de perfuração de minas Subterrânea de perfuração de túneis MID-Deep-Hole Tipo padrão 1

Função e caracteres gerais

A plataforma de perfuração hidráulica de mineração CYTC89 é adequada para operações de mineração em minas de metais de pequeno e médio porte.um sistema de posicionamento eletro-hidráulico, um trocador automático de hastes, um sistema anti-bloqueio inteligente e um sistema de amortecimento duplo absorvente de choques que melhora significativamente a eficiência do trabalho.Os furos paralelos de profundidade média e os furos em forma de ventoinha nas direções superior e inferior fornecem posicionamento preciso e confiável e alta precisão de perfuração.

Unidade de perfuração

Sistema automático de troca de hastes
Propulsão de cilindro hidráulico bipolarulçãofeixe
Eu...instalado nofpontas traseiras e traseirasdofeixe de propulsão
Fivela utilizada para guiar a abertura de furos e para apertar a ligação e descarga de hastes

Unidade de posicionamento

Balanço, rotação, braço de balanço e movimento paralelo

Posicionamento preciso e suave

Compensação de extensão do feixe de propulsão

Estrutura da empresa para as condições de exploração mineira

Série de brocas(Opcional)

Sistema de amortecimento de choque duplo
Proteção por filme de óleo sob pressão e interface de contacto lubrificada prolongam os intervalos de manutenção
Cauda de vara adaptada a uma dada abertura

Outras configurações

Tabela de funcionamento do tipo de carrinho
Tejo de protecção contra a queda de pedras
Carrete de cabo
Luz de trabalho montada num tripé

Principais parâmetros e configurações técnicas

Tamanho e peso globais
Duração	9100 mm
Largura	2350 mm
Altura	2950 mm
Altura máxima do telhado	2970 mm
Limitação do solo	305 mm
Peso total	15000Kg
Radius de rotação(D(pênis no chão)
Diâmetro externo	5650 mm
Diâmetro interno	3350 mm
Especificações e comprimento do cabo
Voltagem	1140VOpcional)
Especificações	3 × 25 + 1 × 16
Diâmetro	32.6 mm
Duração	90m

1838MEExercício de rocha(Opcional)
Adaptador de cadeira de rodas	T45
Diâmetro da abertura	76-89 mm
Rodas	T45 Velocidade Rodas
Potência de impacto	20 kW
Frequência de impacto	54 HZ
Pressão hidráulica(Max. - O quê?)	250 bar
Motor de rotação	Rotação independente
Velocidade de rotação	0-210/0-140 rpm
Consumo de ar de lubrificação(3bar)	5 L/s
Consumo de água	50 L/min
Peso	171 Kg

Sistema de controlo

Sistema de controlo elétrico
Sistema anti-preso

Feixe de propulsão
MFB100Série	MFB 101	MFB 102	MFB 103
Comprimento total(mm)	2610	2915	3220
Comprimento da haste(mm)	1220	1525	1830

Chassis

Chassis de mineração articulado de tração nas quatro rodas, adequado para túneis pequenos e médios
Caminhos97 kWmotor

Unidade de perfuração

Mudança automática de hastes, ligação automática de hastes < 17+1>
É aconselhável utilizar 1.2, tubos de perfuração de 1,5 e 1,8 m
É aconselhável utilizar o tubo de perfuração rápida T45
A profundidade máxima de ligação automática pode chegar a 32 m

Sistema de posicionamento

Corrida de compensação de extensão antecipada (tubo de perfuração de 1,2 m) < 900 mm>
Traço de compensação de extensão antecipada (tubo de perfuração de 1,5 e 1,8 m) < 1200 mm
Ângulo de rotação do dispositivo giratório: 360°

Espaçamento máximo entre o buraco paralelo da mesa de deslizamento: 1,5 m

O braço de balanço podebalanço45° para a esquerda e para a direita, para obter um posicionamento paralelo do buraco de 1,42 m, e depois para 2,92 m.,Posicionamento paralelo de (braço de balanço + mesa de deslizamento)

Ponta traseira do feixe de propulsão< 1150 mm
Ponta dianteira do feixe de propulsão< 2000 mm
Ângulo de inclinação do feixe de propulsãoParóquia65°>

Sistema de ar

Fornecimento de ar para lubrificação de perfuração de rocha
Compressor de ar (tipo de parafuso)
Volume de ar de escape < 1 m3/min> a uma velocidade de 4500 rpm e a uma pressão de 7 bar
Medidor de pressão do vento
Pressão de ar/volume de ar ajustável
Dispositivo de sopro de ar

Sistema de controlo

Sistema de controlo elétrico
As funções básicas incluem funções automáticas de perfuração e anti-bloqueio

Sistema elétrico

Potência total instalada < 69,5 kW
Potência do motor principal < 55 kW
Voltagem <1140V> (outras tensões 380v/600v/1000v podem ser personalizadas)
Frequência < 50 Hz
Método de arranque
Proteção contra sobrecarga térmica do motor
A caixa elétrica principal é equipada com tensão digital, amperímetro e impact timing meter
Indicador de sequência de fases
Indicador de fugas
Carregador de baterias
Capacidade do transformador < 4 KVA
Carrete de cabo
Trabalholuz montada num tripé < 2 × 100 W, 220 V

Sistema hidráulico

Bomba hidráulica: utilizada para impacto
Bomba hidráulica: utilizada para rotação, posicionamento e propulsão
Iniciação do descarregamento da bomba de óleo
Pressão máxima do sistema < 210 bar
Capacidade máxima do reservatório de óleo hidráulico < 235 L
Alarme de baixo nível de óleo e desligamento automático
Um medidor de temperatura do óleo é instalado no tanque de combustível
Bomba de combustível manual
Filtração de óleo de retorno < 10um
Alarme de obstrução do filtro de óleo hidráulico
Refrigeradores hidráulicos de óleo e água
Óleo hidráulico à base de minerais

Sistema de água
Bomba de água de reforço elétrica

Fluxo máximo < 100 l/min> a uma pressão de 10 bar
Pressão mínima da água de admissão < 2 bar
Medidor de pressão da água

Chassis

Motor diesel Cummins (opcional e outros)
Potência (quando a velocidade for de 2300 rpm) < 97 kW>
Torque (quando a velocidade é de 1500 rpm) < 520N·m>
Assento fixo com cinto de segurança
Direção articulada < ± 41° ângulo de virada>
Motor de tração integral
Tejo de protecção contra a queda de pedras
Sistema de direção hidráulica
Conversor de binário hidráulico
Eixo dianteiro
Eixo traseiro
Diferencial antiderrapante de autobloqueio no eixo dianteiro
Pneus < 12,00 × R20>
Ângulos de aproximação e de partida < 14°
Para a utilização em veículos automóveis
Circuito de travagem de serviço duplo (freno em molhado fechado)
Freno de emergência e de estacionamento, hidráulico (libertação passiva)
Volume do reservatório de combustível < 56 L
Voltagem do sistema elétrico < 24 V
Bateria < 2 × 80Ah
Iluminação para caminhadas < 8×45 W
Escadas que levam à plataforma de operação
Extintor de incêndio
Capacidade máxima de escalada < 14°>
Velocidade de marcha (I/II) < 8,5/18 km/h
Trombeta e luz de aviso
