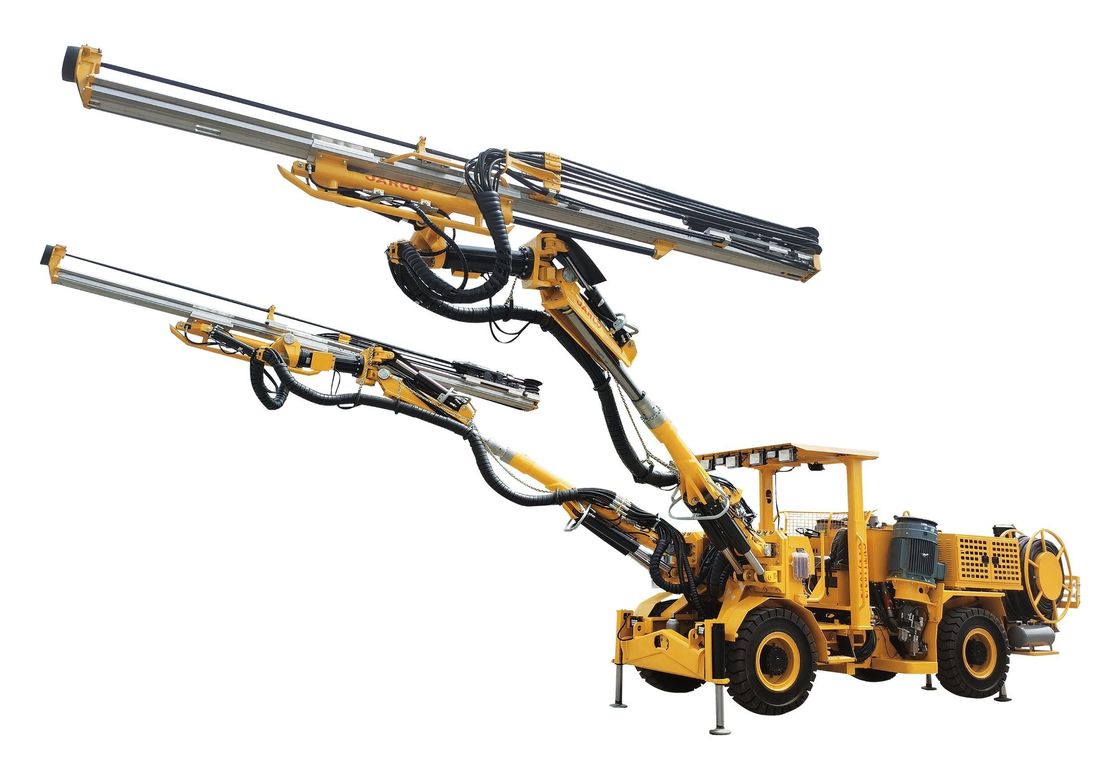

Máquinas de perfuração para mineração subterrânea

MOQ:	1 conjunto
Condições de pagamento:	LC, T/T

Informações pormenorizadas

Descrição do produto

Informações pormenorizadas

Lugar de origem:

China

Certificação:

ISO 9001:2008, ISO 14001:2015

Modelo N.O.:

CYTJ102/2

Condição:

novo

Motor:

Motor de corrente contínua

Serviço pós-venda:

12 meses

Garantia:

12 meses

Profundidade do buraco de perfuração:

3405-4015 mm

Pacote de transporte:

Em grandes quantidades

Especificações:

11830 x 1900 x 2385 mm

Marca comercial:

Jarlo.

Origem:

China

Código do SH:

843041000

Habilidade da fonte:

GRUPO 1000 POR O ANO

Personalização:

Disponível

Tipo de bits:

Aço ligado

Diâmetro do buraco de perfuração:

>300mm

Destacar:

Máquina de perfuração de minério de aço ligado

Máquinas hidráulicas de perfuração para mineração subterrânea

Instalação de perfuração hidráulica para mineração

Descrição do produto

Jarlo.O equipamento de perfuração hidráulica de túneis de mineração CYTJ102/2 é adequado para perfuração a jato em minas, túneis e escavações subterrâneas de fábricas.A área de trabalho máxima é de 45m2 (a largura máxima é de 8.72 metros e a altura máxima é 6.35metros),tEle está a perfurar.aberturaO diâmetro é 41 -102m.O projecto de braço duplo pode melhorar muito a eficiência da perfuração e o sistema automático de desviragem permite a um operador operar dois conjuntos de braços;O mecanismo hidráulico paralelo do braço permite um posicionamento rápido e preciso;O sistema de dupla potência diesel-elétrica não produz gases de escape durante o funcionamento e tem em conta a necessidade de transição rápida.

Desempenho técnico

1.1Exercício de rocha

O CYTJ102/2A plataforma de perfuração hidráulica de túneis de mineração está equipada com um sistema duplo de amortecimento e absorção de choques para garantir a melhor vida útil da perfuraçãoOol;
A película de óleo sob pressão protege e lubrifica as interfaces das juntas e reduz a poluição interna da perfuração de rocha.

1.2Boom de perfuração hidráulica

Dois conjuntos de hO sistema de perfuração de serviço rápido, com suspensão triangular dupla, fornece uma função de manutenção hidráulica paralela precisa em todas as direcções.

1.3Feixe de propulsão hidráulica

O feixe de propulsão de liga de alumínio pesado tem altaanti-resistência à curvatura e à torção e longa vida útil;

A superfície do feixe de propulsão é coberta com uma pele de aço inoxidável e são usadas almofadas resistentes ao desgaste de borracha de poliuretano entre as partes móveis.

1.4Sistema de controlo

O sistema de controlo hidráulico de perfuração de rocha tem uma função automática anti-bloqueio RPCF (regulação de pressão rotativa)Força)).

1.5Chassis

Chassi pesado articulado e robusto, tração nas quatro rodas; alimentado por um motor a diesel resfriado a água; quatro forros hidráulicos para estabilidade firme.

1.6Outra configuração

Capaz de levantarsegurançatelhadopara evitar o impacto de objetos em queda; bobina de cabo; compressor de ar de pistão acionado eletricamente; bomba de água de reforço acionada eletricamente (a bomba de água de reforço hidráulica também pode ser personalizada); trabalho- Não- A luz.

2Especificações técnicas

2.1 1838MEExercício de rocha×2

Adaptador de caule	R32/R38/T38
Do topo da broca ao centro	88 mm
Duração(Com exclusão do adaptador de hastes)	1008 mm
Potência de impacto	18 kW
Frequência de impacto	60 Hz
Sistema hidráulico(Max. - O quê?)	200 bar
Sistema de rotação	Rotação independente
Velocidade de rotação	0 a 300 rpm
Torque de rotação(Max. - O quê?)	640/1000 Nm
Consumo de ar de lubrificação(2 bar)/hora)	5 L/s
Peso	176 kg
Consumo de água	100-120 L/m
Nível de ruído	< 106 dB (A)

2.2Feixe de propulsão×2

	JARLO2337	JARLO2343
Comprimento total	5287 mm	5897 mm
comprimento da vara de parafusos	3700 mm	4310 mm
Comprimento da abertura	3405 mm	4015 mm
Peso	495 kg	525 kg
Potência de propulsão	15 kN	15 kN

2.3Braço de perfuração×2

Compensação do feixe de propulsão	1250 mm
Extensão do braço da broca	1250 mm
Exploração paralela	Completado
Rotação do feixe de propulsão	360 ̊
Ângulo de elevação do braço de perfuração(Max. - O quê?)	+65 ̊ /-30 ̊
Ângulo de balanço do braço de perfuração(Max. - O quê?)	Exterior45 ̊/Interno25°
Peso próprio do braço de perfuração	1750 kg

2.4Sistema de ar

Compressores de ar de pistão a motor elétrico	ET80
Max. Volume de saída0.8MPa/h	16 L/min
Medidor de pressão do ar	0-1,6 MPa

2.5Sistema de água

Bomba de água de reforço	BLT8-16
Fluxo máximo sob pressão de 12 bar	8 m3/h
A pressão na entrada mais pequena	2 bar

2.6Sistema de controlo

Sistema hidráulico controlado diretamente DCS; funções básicas incluem anti-bloqueio automático.

2.7Sistema elétrico

Potência total	128 kW
Motor principal	2 x 55 kW
Voltagem	380 V
Frequência	50 Hz
Modo de arranque	Forma de estrela/Triângulo
Ângulo de balanço do braço de perfuração(Max. - O quê?)	1280 mm
Configuração: proteção contra sobrecarga térmica do motor, temporizador de impacto, voltagem/ampémetro digital, protetor de terra contra fugas, carregador

2.8Sistema hidráulico

Conjunto de bombas hidráulicas	Dois conjuntos
Pressão do sistema	150 - 230 bar
Tanque hidráulico, volume máximo	200 litros
Precisão da filtragem hidráulica do óleo	10 μm
Configuração: arranque de descarga da bomba, medidor de temperatura do óleo, bomba de enchimento de óleo hidráulica manual, luz indicadora do filtro de óleo hidráulico, luz indicadora do nível de óleo baixo, refrigerador hidráulico de óleo refrigerado a água,Óleo hidráulico à base de minerais.

2.9Chassis

Motor a diesel	YC
Potência nominal do motor/velocidade	88 kW/2400 rpm
FTração nas rodas, direcção articulada	± 41 ̊ângulo de direção
Pneus	12.00-20Pneus sólidos
Ângulo de aproximação	18 ̊
Ângulo de partida	18 ̊
DesdobrávelDe potência não superior a 50 W	2Peças
Fornecedor hidráulico traseiro	2Peças
Fvolume do reservatório de óleo	50 litros
Sistema elétrico	24 V
BAtéria	2 x 12 V, 60 Ah
Dluzes de revestimento	LED 8 x 45 W, 24 V
TPeça luz.	LED 4 x 108 W, 24 V
Classificação	18°
Configuração: travão de serviço, travão de parada de emergência e de estacionamento, dispositivo de purificação catalítica dos gases de escape, amortecedor, luz de travão, extintor de incêndio, sistema de lubrificação centralizado do chassi.

3Parâmetros físicos
3.1Tamanho global

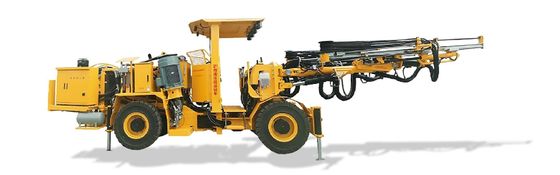

Vista lateral
Máquinas de perfuração para mineração subterrânea 0

Área de aplicação
Máquinas de perfuração para mineração subterrânea 1

Tamanho:mm

Mlargura máxima	1900
Tectoaltura (aumentar/abaixar)	2385/3085
Comprimento, com JARLO2343Propulsãofeixe	11830
Espaço livre do solo	340

3.2Peso total18000 kg

3.3Velocidade de conduçãokm/h

Em festrada lat (coeficiente de resistência ao rolamento 0,05)

7 km/h ~ 16 km/h

3.4 Radius de rotação
